Инструкция по монтажу сайдинга

1. Применение винилового сайдинга EXPLETE-VINYL

1.1. Применение панелей сайдинга.
Панели винилового сайдинга EXPLETE-VINYL как правило предназначены для прямолинейной горизонтальной установки на стены здания.
Кроме того, допускается:
- дуговая горизонтальная установка сайдинга,
- установка под углом 45° по отношению к линии горизонта в местах, защищенных от прямого попадания дождя.

1.2. Применение стартовой планки (начальный профиль)
Стартовая планка применяется для закрепления первой панели сайдинга. Место установки стартовой планки указано на рис. 2, 3 и 4. Можно использовать стартовую планку любого цвета, так как она полностью закрывается панелью сайдинга.

1.3. Применение финишной планки
Финишная планка применяется для герметичного горизонтального завершения установки панелей сайдинга. Места установки финишной планки: под карнизом (рис. 10), с околооконной планкой (рис. 8б) и ветровой доской (рис. 9).

1.4. Применение J-профиля
J-профиль применяется в качестве оконной (рис. 8а) или дверной накладки (окантовка дверных и оконных проемов) а также для декоративной отделки проемов. Кроме того, J-профиль используется для завершения обшивки сайдингом фронтона дома (рис. 11).

1.5. Применение углов: внутреннего и внешнего
Углы применяются для отделки стыков стен (рис. 5, 6). Помимо своего стандартного применения внутренний угол можно использовать на стыке подшивки вертикальной стены фронтона и нижней части выступающей крыши (рис. 9, 12).



1.6. Применение Н-профиля (соединительной планки)
Основное применение Н-профиля — вертикальное соединение панелей сайдинга. Н-про-филь позволяет герметично нарастить длину сайдинга. Если Н-профиль расположить симметрично относительно ширины стены, то дизайну дома придается особенно нарядный вид. Кроме того, Н-профиль можно использовать для подшивки карниза.

1.7. Применение ветровой доски и околооконной планки
Ветровая доска и околооконная планка применяются для закрытия торцов кровли и откосов углубленных окон или дверей (рис. 8б и 9).

2. Хранение и транспортировка

Сайдинг EXPLETE-VINYL — неприхотливый материал. Специальная упаковка сайдинга EXPLETE-VINYL позволяет хранить его на открытом воздухе, защищая от воздействий внешней среды (дождь, снег, пыль, грязь) и в то же время, обеспечивая достаточную проветриваемость материала (отсутствие парникового эффекта). Тем не менее, следует избегать длительного хранения упакованного сайдинга под прямым солнечным светом при высоких температурах (выше +40°С). Если материал подвергался воздействию низких температур (ниже -5°С), то при разгрузке (перекладке) сайдинга не следует его бросать. При длительном хранении сайдинга не следует укладывать более 20 упаковок одна на другую.

3. Подготовка к монтажным работам

Для проведения монтажных работ Вам потребуются:
— инструменты
— крепежный материал
— обрешетка (для выравнивания стен)

3.1. Инструменты
1. Молоток 2. Рулетка 3. Уровень 4. Ножницы по металлу 5. Ножовка 6. Угольник 7. Циркулярная пила (по необходимости) 8. Перфоратор (для пробивания отверстия для креплений) 9. Пуансон (шило)

Некоторые советы: Если сайдинг устанавливается в зимний период при низких температурах, следует резать его более аккуратно, во избежание трещин. Если есть возможность, то перед резкой лучше перенести сайдинг в помещение, где температура не ниже -5°С и дать материалу согреться в течение нескольких часов, после чего резать сайдинг будет проще.

3.2. Крепежный материал
Для крепления винилового сайдинга рекомендуется использовать алюминиевые или оцинкованные саморезы или гвозди. Длина гвоздя должна быть не меньше 4 см, а самореза — не меньше 1,5 см. При креплении панелей сайдинга старайтесь выдерживать расстояние между гвоздями (саморезами) не более 40 см. Расчет потребности крепежных материалов: Для монтажа 100 м2 сайдинга потребуется 1 тысяча штук саморезов или гвоздей.

Это важно: Виниловый сайдинг имеет свойство сжиматься и расширяться при перепадах температур. Поэтому крепление сайдинга не должно быть слишком жестким.

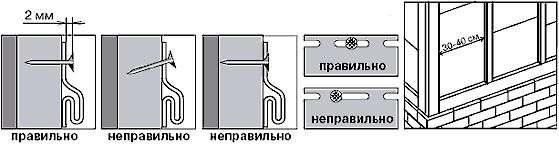

- Оставляйте зазор между шляпкой гвоздя (самореза) и поверхностью панели около 2 мм.
- Для монтажа сайдинга используйте специальные технологические отверстия (перфо рацию). Старайтесь крепить гвозди (саморезы) посередине технологического отверстия и перпендикулярно относительно поверхности панели сайдинга.
- Не забивайте гвозди в полотно сайдинга, так как это может ограничить его температурное расширение и усадку.

Крепление винилового сайдинга
Рис. 1

3.3. Обрешетка Благодаря своей строгой геометрии сайдинг выдает неровности стен (появляется эффект волнистости). Во избежание этого неприятного эффекта и для выравнивания стен сайдинг и аксессуары рекомендуется крепить к деревянной обрешетке саморезами или кровельными гвоздями. Обрешетку можно использовать как на новых строениях, так и на старых.
Технология обрешетки:
Вдоль стены набиваются вертикальные рейки на расстоянии 30-40 см друг от друга и от углов (рис. 1). В целях утепления (по желанию) между стеной и рейками обрешетки можно проложить теплоизоляционный негорючий материал (например пенополистирол ПСБ-С-15, ПСБ-С-25).

4. Установка материала EXPLETE-VINYL

Технология монтажа материала EXPLETE-VINYL Монтаж сайдинга начинается с установки стартовых планок, затем всех остальных планок, а завершается установкой финишных планок.

Это важно: Производя установку сайдинга при плюсовых температурах, оставляйте зазор между планками и торцами панелей — 5 мм, а при температуре ниже 0°С — не меньше 10 мм.

4.1. Установка планок

4.1.1.Стартовая планка
На одной из стен домика, с края, определите самый нижний уровень, с которого Вы начнете устанавливать сайдинг. Частично вбейте гвоздь на 3-4 см выше отмеченного нижнего уровня. Таким же образом вбейте гвоздь на другом крае стены. Натяните разметочную нить между гвоздями и нанесите по ней линию мелом. Обязательно выровняйте линию при помощи уровня (рис. 2). Повторите эту процедуру по периметру домика. Начните крепление стартовой планки на расстоянии 15 см от края стены домика (рис. 3). Если на поверхности стены есть впадины, подложите под стартовую планку прокладку, во избежание эффекта волнистости. По мере крепления стартовых планок не забывайте о расширении планки и оставляйте зазор между ними около 5 мм (рис. 4).

Установка стартовой планки винилового сайдинга - первый этап. Стартовая платка для винилового сайдинга - отступ обязателен. Зазор между стартовыми планками винилового сайдинга.
Рис. 2 Рис. 3 Рис. 4

4.1.2.Наружный и внутренний углы
Наружный и внутренний углы должны крепиться ниже верхней кромки стены на 5 мм, а нижняя часть — ниже стартовой планки на 5 мм (рис. 5). Если высота Вашего дома больше, чем длина одного угла, то Вам потребуется состыковать углы. Для этого: отрежьте 2,5 см от нижнего угла в месте стыка, затем наложите внахлест верхний угол на нижний угол (нахлест должен составлять 2 см) и прибейте (рис. 6).

Крепление углов планки винилового сайдинга. Состыковка углов планок винилового сайдинга. Углы стартовой планки винилового сайдинга.
Рис. 5 Рис. 6 Рис. 7

4.1.3.Окантовка оконных и дверных проемов
Для окантовки оконных и дверных проемов можно использовать разные планки: J-профиль или околооконную планку.

Установка J-профиля.
Для начала установите J-профиль по бокам оконного или дверного проема. Затем установите J-профиль к верхней и нижней части оконного или дверного проема так, чтобы края планки выступали на размер, равный ширине J-профилей, установленных по бокам. Предварительно необходимо сделать в верхней и нижней планке надрезы с обеих сторон по местам сгибов; при установке загните надрезанные части планок вниз поверх боковых планок (рис. 8а).

Установка околооконной планки.
Порядок установки аналогичен способу установки J-профиля. Внутреннюю часть околооконной планки закрепите с помощью финишной планки (рис. 8б). Наружная часть околооконной планки предназначена для закрепления в ней панелей сайдинга.

Надрезы в планке винилового сайдинга. Околооконная планка винилового сайдинга.
Рис. 8а Рис. 8б

4.1.4. Н-профиль
Установите Н-профиль так же, как внутренние и наружные углы.

4.2. Установка панелей сайдинга

4.2.1. После установки всех отделочных планок (кроме финишной) приступайте к монтажу панелей сайдинга. Установка панелей сайдинга начинается с тыльной стороны домика. Вставьте нижнюю кромку панелей в стартовую планку и защелкните ее — закрепите в нижней части, начиная от середины к краям панели. Начинайте каждый следующий ряд с тыльной стороны дома, двигаясь в сторону фронтальной части. Для установки панелей сайдинга над окном и под ним, а также над дверью Вам скорее всего придется сделать вырезы в полотне панели. Вставьте панель сайдинга в J-профиль, установленный на этой стороне проема. Для улучшения крепления панелей над окном и под ним, а также над дверью рекомендуется вместе с J-профилем применять финишную планку.

Монтаж панелей винилового сайдинга.
Рис. 9

Примечание: избегайте стыковки панелей сайдинга над окнами и под ними (это не красиво).

4.2.2. Установка финишной планки и верхнего ряда панелей.
Прибейте к стене, по горизонтали вплотную к карнизу домика, финишную планку. Обрежьте панель сайдинга до необходимой высоты, увеличив ее на 6 мм (припуск на сжатие — расширение). Используя пуансон, выдавите в верхней кромке панелей «ушки» («ушки» должны быть с лицевой стороны). «Ушки» нужны для надежной фиксации панелей сайдинга в финишной планке. Затем задвиньте верхнюю кромку в финишную планку (рис. 10). При установке верхнего ряда панелей под фронтон прикрепите J-профиль к боковой стенке вплотную к фронтону. Обрежьте панель сайдинга под нужным углом и вставьте ее в J-профиль (рис. 11). Если крыша имеет выступающий козырек, можно использовать внутренний угол для стыковки верхнего ряда панелей фронтона с софитом или панелями, закрывающими нижнюю часть козырька (см. рис. 12).

Финишная планка винилового сайдинга. Обрезание панели планки винилового сайдинга. Стыковка верхнего ряда панелей винилового сайдинга.
Рис. 10 Рис. 11 Рис. 12

4.3. По окончанию монтажа
После успешного монтажа винилового сайдинга EXPLETE-VINYL, Вам, возможно, захочется украсить свой домик осветительными приборами, цветниками; или установить водостоки, ставни, маркизы… Устанавливая дополнительные внешние объекты, помните, что виниловый сайдинг — материал, подверженный температурным воздействиям, он расширяется и усаживается при перепадах температур. Если Вы заранее знаете, где будут крепиться внешние объекты, то предусмотрите установку дополнительных реек обрешетки в этих местах с тем, чтобы крепить внешние объекты на обрешетку, а не на пустоту под панелями сайдинга.

5. Обслуживание сайдинга EXPLETE-VINYL

Виниловый сайдинг EXPLETE-VINYL — материал долговечный и неприхотливый. После установки он не требует последующих вложений. Все, что нужно для сохранения красоты Вашего дома — раз в год вымыть его, используя обычный садовый шланг. Если материал сильно загрязнен, можно использовать простое неабразивное моющее средство. При соблюдении всех рекомендаций по установке и обслуживанию, сайдинг EXPLETE-VINYL будет радовать Вас в течение многих лет.
